螺栓怎么检测_常见方法与设备

发布时间:2023-10-20 11:06:28 人气:

生活中几乎随处可见螺栓,大到汽车、电器、小到手机、桌面的电子设备都离不开螺栓,所以螺栓和螺丝、螺母等紧固件又被称为工业之米,没有它们,我们将寸步难行。

常见的螺栓检测方法有哪些呢,今天就和大家聊一下目前常见的螺栓检测工具和方法

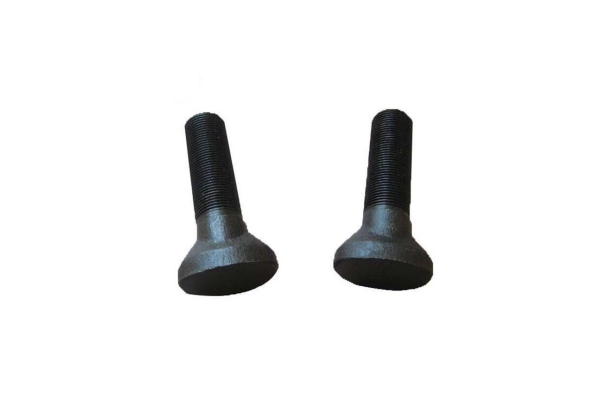

(螺栓)


螺栓外观检测

螺栓外观检测设备通常采用ccd视觉检测技术,配合ccd高速相机进行视觉检测。主要检测螺栓的外观是否损坏,螺牙是否缺牙、尺寸大小等。视觉检测的好处是快速、高效,并且可以配合自动化输送线实现全自动上料、检测、自动分类等功能。

螺栓硬度检测

首先,不锈钢螺栓是不需要打硬度的,因为我们在生产不锈钢螺栓时,只是改变了材料的样子,而对于它的性能参数没有作任何的改动。

以硬度这个指标只适用在碳钢螺栓上面。不同级别的螺栓,硬度也是不同的,按国家标准中的参数来对照,4.8级螺栓的硬度是最低的,HRC值在15度的样子,而比它高一个等级的螺栓是6.8级,HRC硬度在17度左右、后面还有8.8级、10.9级和最高12.9级的螺栓,他的强度和硬度最高,HRC在39度。

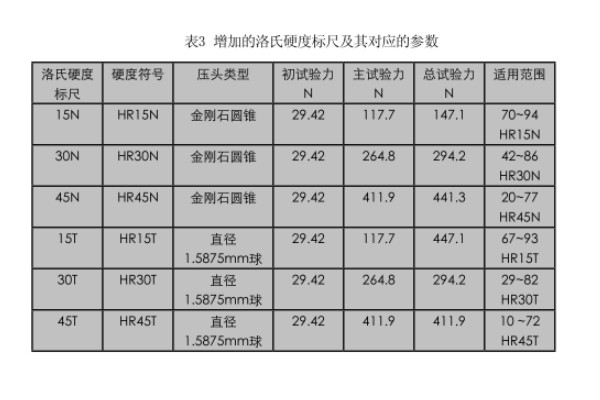

(洛氏硬度值)


螺栓类的产品中,最重要参数是洛氏硬度,也就是我们说的HRC硬度标准。洛氏硬度在2004年开始强制执行,并在之前的基础上增加了六个硬度指标和它的适用范围。新标准中,还可以硬质合金压头来测量。并且还要参考当时的放置环境和温度变化,增加了实验报告存档规定,并要求实验结果精确到0.5HR。

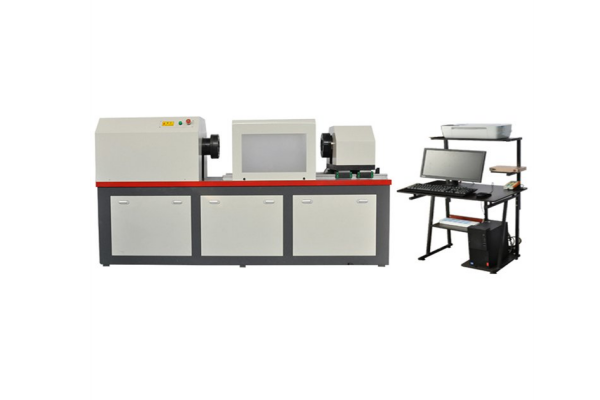

(螺栓扭矩测试机)


螺栓扭矩检测

扭矩的测量有静态测量方法、动态测量方法、测量系统分析方法。螺栓测量静态扭矩,是用扭矩扳手拧紧后测量;动态测量的方法是在拧紧螺栓的同时用在线式扭矩传感器测量。还有一种是用数字扭矩传感器测量也可以。搭配自动化设备可以实时记录扭矩和峰值扭矩。


螺栓螺纹检测

螺栓的螺纹检测是为了保证螺栓螺纹通过性、完整性,以及螺纹的各项参数合规合格。的螺栓的外螺纹检测设备有,通止规仪器、螺纹检测仪,以及螺纹检测设备等。

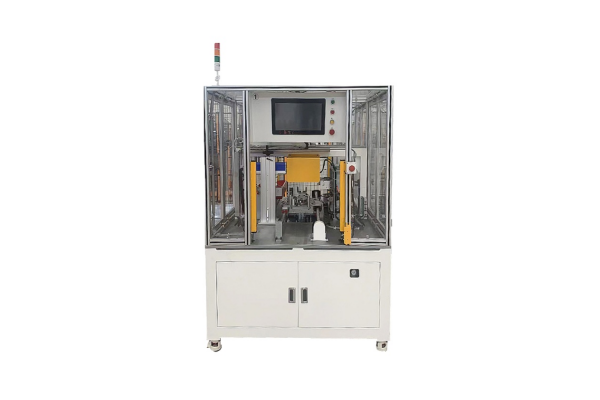

(多位置螺纹检测机)




设备功能:

1.检测螺纹通规;

2.检测螺纹漏攻牙;

3.检测扭矩大小可设定;

4.可检测螺纹深度;螺纹深度范围可设定;

5.拧入和拧出转速大小可设定;

6.螺纹规间距可设定,用于适应不同直径的产品;

7.检测NG亮红灯并报警,检测OK亮绿灯;

8.自动记录检测总数,合格总数,不合格总数;

9.可根据工厂环境配套MES数据上传


比如思艾博这款多位置螺纹检测机,集合了螺纹外观、硬度、螺纹通止规、扭矩等检测,可配合自动化输送线实现自动检测、打标,合格(OK)与不合格(NG)产品自动分类,根据工厂环境配套MES生产数据实时上传。


多位置螺纹检测机
多轴同检螺纹检测
